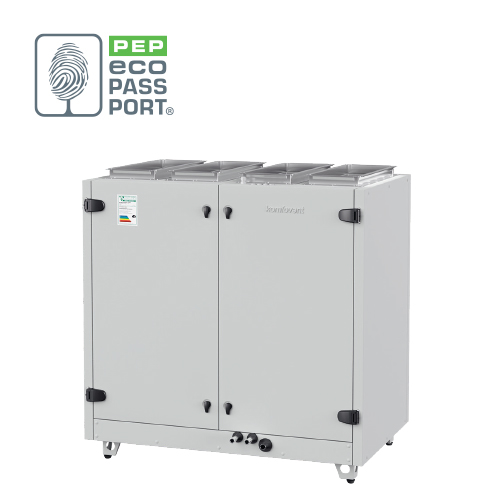

VERSO R 1500 V / UV

Les unités VERSO R assurent le renouvellement d’air des locaux en
récupérant l’énergie sur l’air extrait. L’efficacité d’échange thermique sur les débits de ventilations peut atteindre 89%. Les modèles verticaux s’intègrent dans des locaux exigus grâce à leurs piquages supérieurs. Les versions horizontales peuvent être montées en combles ou en terrasse avec l’adjonction d’une toiture en option. La version «F» extra plate jusqu’à 2500 m3/h peut être installée dans un faux plafond

• Unité de traitement d’air double flux à échangeur rotatif VERSO R
• Centrale certifiée EUROVENT
• Construction double peau autoportant 45 mm MO (conforme art. CH36) avec laine de roche haute densité (k = 0,036 W/mK)
• Finition externe par poudrage epoxy couleur blanc RAL 7035
• Portes d’accès sur charnières démontables avec serrure quart de tour
• Résistance mécanique de l’enveloppe : classe D1
• Etanchéité de l’enveloppe : classe L1
• Etanchéité montage filtre : F9
• Transmittance thermique (U) : T3
• Facteur de pont thermique (Kb) : TB2

Version :

• VERSO R…H : version horizontale
• VERSO R…V : version verticale
• VERSO R…U : version permutable horizontale ou verticale sur chantier (voir schémas page suivante)
• VERSO R…F : version plafonnière


Ventilateurs :

• Roue libre à réaction
• Moteur à entraînement direct haut rendement à commutation
  électronique basse consommation de type «EC» ou «PM IE4»


Filtres :

• Soufflage eff. ePM 1 55% et 60% > taille 2000 (F7)
  monté sur glissière
• Reprise eff. ePM 10 50% et 60% > taille 2000 (M5)


Echangeur rotatif :

• Récupérateur rotatif aluminium haut rendement (jusqu’à 89%)
• Choix de 2 niveaux de récupération L ou SL
• Joint d’étanchéité entre les 2 flux d’air par balai
• Entraînement par courroie
• Secteurs de purge (en option)


Batterie intégrée :

• «E» : batterie électrique avec double protection électrique
• «W» : batterie eau chaude
• «CW» : batterie change-over
• «DX» : batterie à détente directe


Régulation «C5.1» :

• Monté et câblé «PLUG & PLAY»
• Nouvel écran tactile C5.1 extra-plat à fixation magnétique
• Répond aux différents paramètres du processus de ventilation et contrôle l’ensemble des composants
• Sondes et capteurs nécessaires au bon fonctionnement montés et
  câblés dans l’unité (sondes de soufflage à piquer en gaine)
• Alim. 24 V pour la vanne et servomoteur du registre antigel disponible
• Communication ModBus et Bacnet intégrée
• Interrupteur monté et câblé à partir de la taille 1700


OPTIONS :

• Interrupteur de proximité PR (jusque taille 1700) non monté ni câblé
• Toiture TEX pour montage extérieur
• Manchettes souples MS
• Kit vanne 3 voies JV 305 avec servomoteur (piloté par la régul. C5.1)
• Registre antigel motorisé AGU (piloté par la régulation C5.1)
• Sonde de température ambiante
• Transmetteur de pression PTH pour fonctionnement à pression constante
• Sonde de CO2 pour modulation de débit
